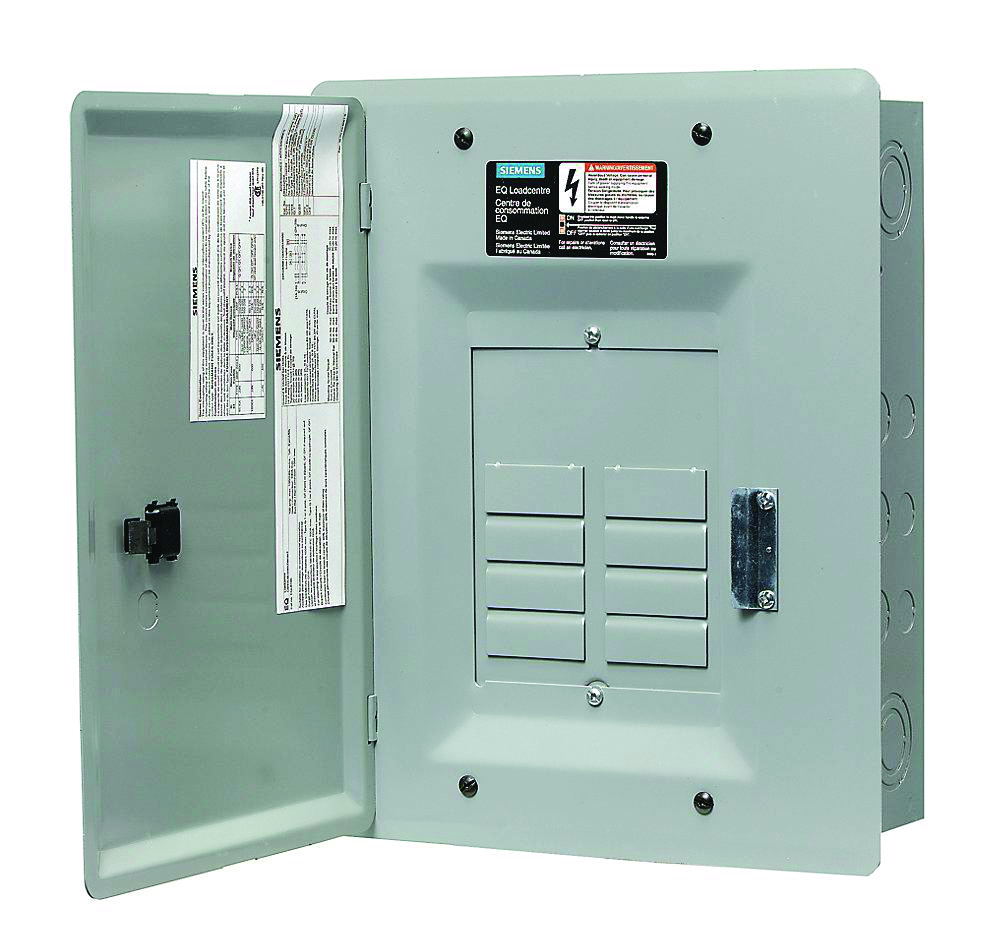

Panneau Main lug 100A 8/16cct Siemens

Découvrez le panneau Siemens Main Lug 100 A

Le centre de charge Siemens EQL 100 A est conçu pour distribuer l’alimentation électrique dans les installations résidentielles. Grâce à sa configuration Main Lug (MLO), il permet d’alimenter les circuits directement à partir des cosses principales, sans disjoncteur principal intégré.

Ce panneau offre 8 circuits avec possibilité d’expansion jusqu’à 16 espaces, ce qui permet d’ajouter des circuits selon l’évolution des besoins électriques. Son boîtier en acier avec finition grise assure une bonne durabilité tout en offrant une installation propre et professionnelle.

Conçu pour les systèmes monophasés 120/240 V à 3 fils, il s’intègre facilement aux installations électriques résidentielles standards.

Ce qu’il faut savoir

• Distribuer l’électricité dans les installations résidentielles 120/240 V monophasées

• Permettre l’installation de 8 circuits avec possibilité d’expansion jusqu’à 16 espaces

• Utiliser une configuration Main Lug (MLO) pour une alimentation directe par cosses

• Assurer une protection fiable avec une capacité d’interruption de 10 kA

• Offrir une installation durable grâce à un boîtier en acier robuste

• Faciliter l’intégration intérieure avec un boîtier de type 1

• Obtenir une finition propre grâce à la porte incluse

Idéal pour

Ce panneau électrique est idéal pour les installations résidentielles nécessitant un centre de charge compact de 100 ampères. Il convient particulièrement aux petites installations électriques, aux logements secondaires ou aux projets de rénovation.

Grâce à sa capacité d’expansion jusqu’à 16 espaces de disjoncteurs, il permet d’ajouter des circuits supplémentaires au besoin.

Installation et compatibilité

Le panneau Siemens EQL est conçu pour une installation intérieure (boîtier type 1). Il fonctionne avec une alimentation monophasée 120/240 V à 3 fils, à une fréquence de 60 Hz.

Son système Main Lug Only (MLO) permet de connecter directement les conducteurs d’alimentation aux cosses principales du panneau. Il accepte des conducteurs de calibre 4 à 2/0 AWG.

Ce panneau est compatible avec les disjoncteurs miniatures Siemens, incluant les modèles standards et à protection de fuite à la terre.

Documents et fiches techniques

Fiche technique

Informations complémentaires

• Type de produit : Centre de charge / panneau électrique

• Marque : Siemens

• Série : EQL

• Type : Main Lug Only (MLO)

• Ampérage nominal : 100 A

• Tension nominale : 120/240 V

• Phase : Monophasé

• Configuration de câblage : 3 fils

• Nombre de circuits : 8

• Nombre d’espaces : 16

• Capacité d’interruption : 10 kA

• Fréquence : 60 Hz

• Évaluation du bus : 100 A

• Type de boîtier : Type 1 – intérieur

• Matériau : Boîtier en acier

• Finition : Gris

• Dimensions :

  • Largeur : 12 po

  • Profondeur : 3,8 po

  • Hauteur : 14,9 po

• Inclus : Porte

• Application : Résidentiel

• Fabrication : Canada
