Panneau de Génératrice 60A 18/36cct S.D

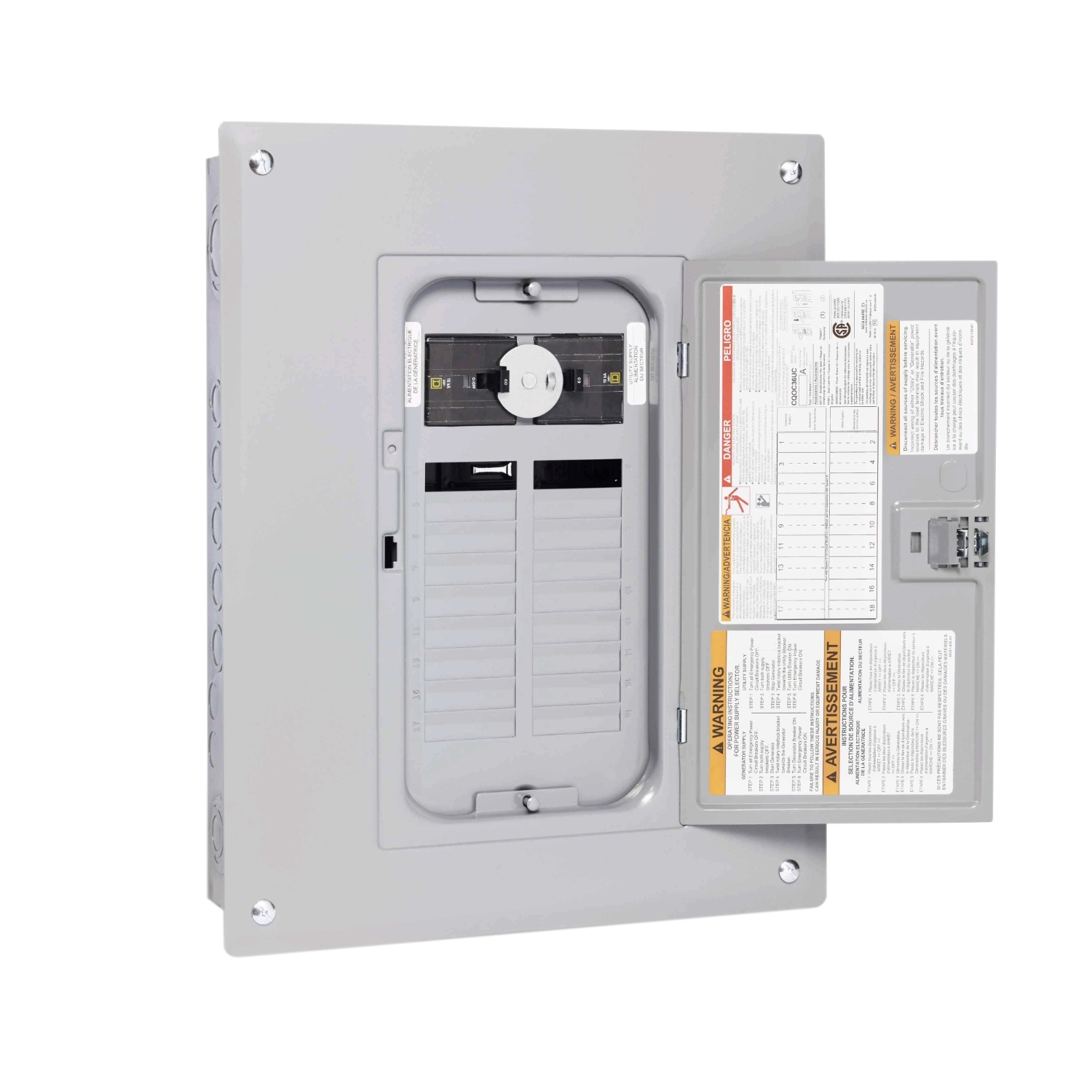

Découvrez le panneau de génératrice QO 60A

Ce panneau de génératrice QO 1 phase permet de distribuer l’alimentation de secours de façon sécuritaire et organisée. Grâce à sa capacité de 18 emplacements pouvant accueillir jusqu’à 36 circuits monophasés, il répond aux besoins des installations nécessitant une gestion efficace des charges essentielles.

Son disjoncteur principal de 60A assure la protection du système. De plus, son format PoN (Plug-on Neutral) simplifie l’installation des disjoncteurs compatibles.

Ce qu’il faut savoir

• Courant nominal : 60 A

• Tension nominale : 120/240 V CA

• Configuration : Monophasé

• 18 emplacements pour un maximum de 36 circuits monophasés

• Type : PoN convertible (mains breaker)

• Boîtier NEMA 1 pour usage intérieur

• Couvercle avec porte

• Couple de serrage du couvercle : 20 lb.in

• Barre de terre offerte séparément

Idéal pour l’alimentation de secours résidentielle et commerciale

Ce panneau de génératrice convient aux installations où une alimentation de secours est requise. Il permet de regrouper les circuits prioritaires afin d’assurer le fonctionnement des équipements essentiels lors d’une panne.

Grâce à son format compact et à son boîtier NEMA 1, il s’installe dans des environnements intérieurs protégés.

Installation et compatibilité

Le panneau fonctionne en 120/240 V CA monophasé. Il accepte jusqu’à 36 circuits monophasés dans ses 18 espaces disponibles.

La barre de mise à la terre doit être commandée séparément selon les besoins de l’installation. L’installation doit être réalisée conformément au Code électrique du Québec et aux normes applicables.

Documents et fiches techniques

Fiche technique

Informations complémentaires

• Type : Panneau de génératrice QO

• Nombre de phases : Monophasé

• Courant nominal : 60 A

• Tension : 120/240 V CA

• Espaces : 18

• Circuits maximum : 36

• Pouvoir de coupure : 10 kA

• Type de centre de charge : PoN convertible (disjoncteur principal)

• Enveloppe : NEMA 1 (intérieur)

• Homologation : UL

• Hauteur : 455 mm

• Largeur : 362 mm

• Profondeur : 95 mm

• Barre de terre : Non incluse (vendue séparément)
