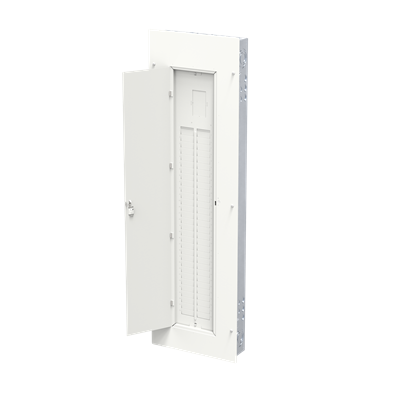

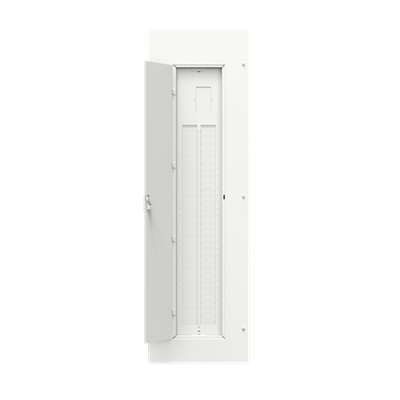

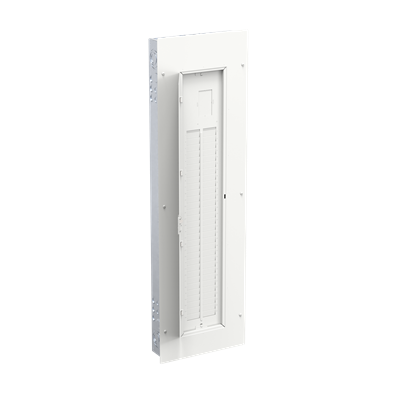

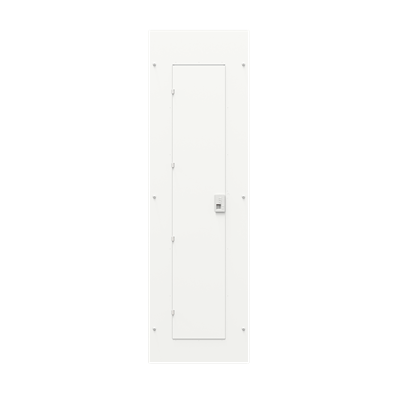

Panneau ABB 200A Main Breaker 60/120cct Blanc

Découvrez le panneau ABB 200A ReliaHome™ 60/120 circuits

Ce panneau ABB série P standard fait partie de la gamme résidentielle ReliaHome™. Il intègre une conception à neutre enfichable qui simplifie le raccordement des disjoncteurs et améliore l’organisation du câblage.

Grâce à son espace de caniveau maximisé, vous travaillez plus efficacement lors de l’installation. De plus, les barres de neutre surélevées facilitent le positionnement des conducteurs et contribuent à un câblage propre et structuré.

Sa plateforme commune compatible avec les disjoncteurs ReliaLock™ permet une gestion d’inventaire simplifiée. Ainsi, vous bénéficiez d’une solution fiable et uniforme pour vos projets résidentiels.

Ce qu’il faut savoir

• Offrir une capacité nominale de 200 A avec disjoncteur principal intégré

• Permettre jusqu’à 60 espaces / 120 circuits

• Utiliser une conception à neutre enfichable pour accélérer l’installation

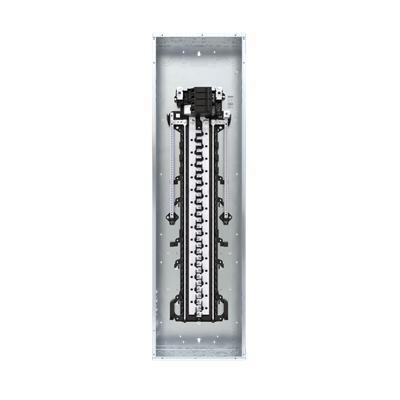

• Optimiser l’espace intérieur grâce à un caniveau maximisé

• Simplifier le câblage avec des barres de neutre surélevées

• Intégrer des débouchures préformées pour un passage efficace des fils

• Résister à la corrosion grâce à un boîtier robuste blanc

• Être compatible avec les disjoncteurs ABB ReliaHome ReliaLock™

• Servir comme équipement d’entrée de service

Idéal pour construction neuve et projets résidentiels de grande capacité

Ce panneau convient particulièrement aux résidences unifamiliales de grande superficie et aux projets multifamiliaux. Il offre davantage d’espaces pour répondre aux besoins électriques croissants.

Il représente donc une solution adaptée aux maisons modernes intégrant bornes de recharge, thermopompes ou autres équipements énergivores.

Installation et compatibilité

Le panneau fonctionne en 1 phase, 3 fils, 120/240 VCA.

Dimensions :

• Hauteur : 50,56 po

• Largeur : 15,37 po

• Profondeur : 4,12 po

Il est conçu pour accepter une installation résidentielle conforme aux normes en vigueur. Il peut être utilisé comme équipement d’entrée de service.

Documents et fiches techniques

Fiche technique
Guide d’installation

Informations complémentaires

• Intensité nominale : 200 A

• Tension : 120/240 VCA

• Phase : 1 phase, 3 fils

• Nombre de circuits : 60/120

• Type : Main Breaker

• Boîtier : Blanc

• Série : ReliaHome™

• Garantie : 2 ans

• Certification : cUL, CSA C22.2 No.29
