Panneau électrique QO 8 espaces 100A à cosses principales

Découvrez le panneau électrique QO 8 espaces 100A

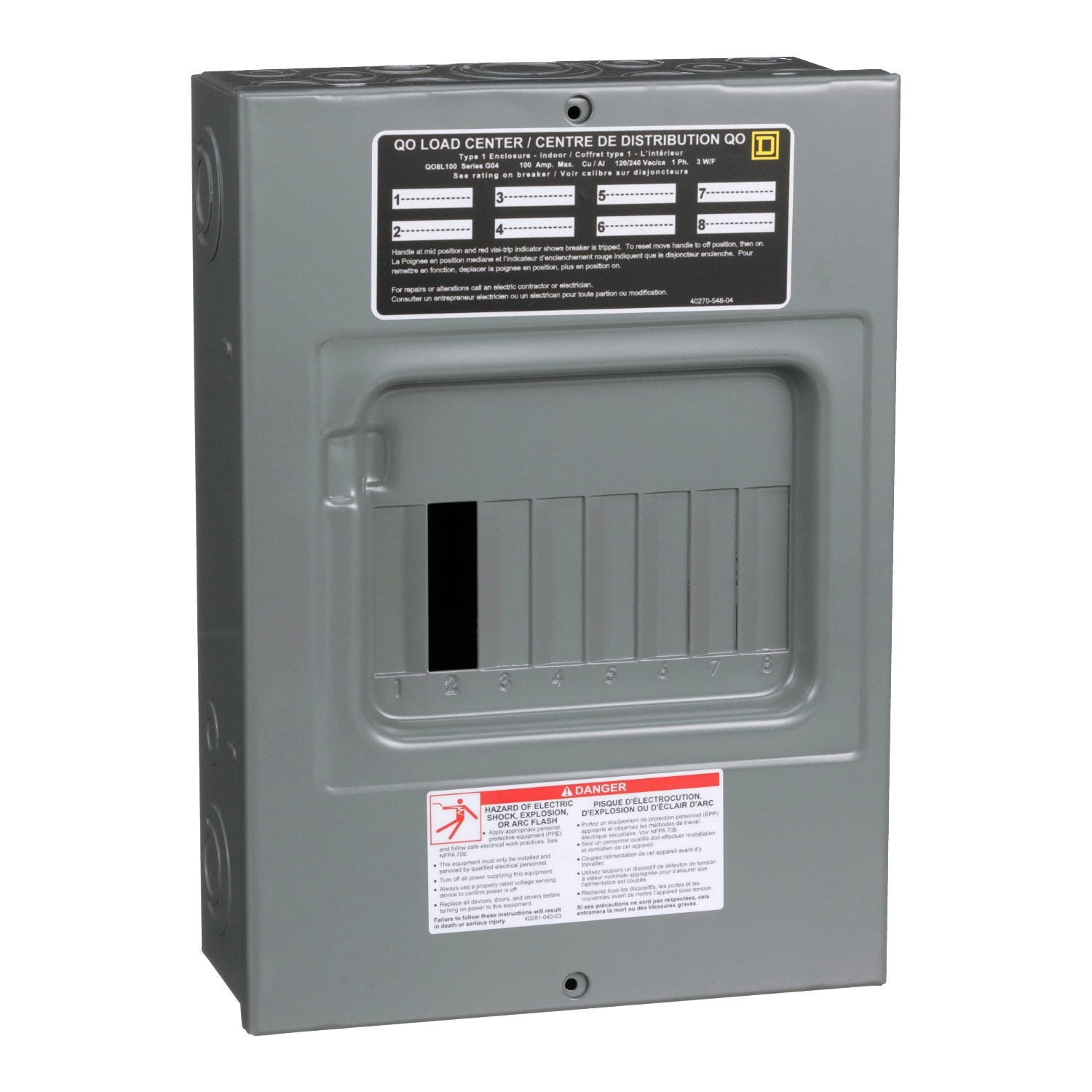

Le centre de charge QO8L100S de la série QO est conçu pour gérer l’alimentation électrique dans les installations monophasées 120/240 V. Il offre 8 espaces pour disjoncteurs et accepte jusqu’à 8 circuits, ce qui convient parfaitement aux petits panneaux ou aux sous-panneaux.

Grâce au câblage direct, l’électricien peut réduire le temps d’installation tout en simplifiant l’organisation du panneau. De plus, la barre neutre distribuée permet d’installer les disjoncteurs QO dans n’importe quel espace du panneau, ce qui offre plus de flexibilité lors du câblage.

Par ailleurs, ce centre de charge est compatible avec tous les disjoncteurs QO Square D, ce qui facilite l’intégration dans une installation existante. Son boîtier NEMA 1 est conçu pour les installations intérieures dans des environnements secs.

Ce qu’il faut savoir

• Permettre l’installation de 8 circuits électriques grâce à ses 8 espaces de disjoncteurs

• Simplifier l’installation grâce au câblage direct qui réduit le temps de travail

• Installer les disjoncteurs plus librement grâce à la barre neutre distribuée

• Assurer une compatibilité complète avec les disjoncteurs QO Square D

• Alimenter les circuits avec une tension de 120/240 V CA monophasée

• Fournir une alimentation principale avec cosses principales convertibles 100 A

• Offrir une installation intérieure sécuritaire avec un boîtier NEMA 1

• Respecter les normes UL 67, CSA et IEC

Idéal pour

Ce panneau électrique convient particulièrement pour :

• les petites installations résidentielles

• les sous-panneaux électriques

• les garages, ateliers ou dépendances

• les projets de rénovation électrique

Grâce à son format compact, il s’intègre facilement dans les espaces restreints tout en offrant une distribution électrique fiable.

Installation et compatibilité

Ce centre de charge est conçu pour les installations monophasées 120/240 V CA à 3 fils. Il utilise des cosses principales (main lugs) convertibles 100 A pour la connexion de l’alimentation principale.

Le panneau accepte les disjoncteurs de la série QO et utilise un jeu de barres en aluminium étamé pour assurer une bonne conductivité électrique.

Le panneau inclut un couvercle de surface (revêtement dépassant) et s’installe dans des environnements intérieurs grâce à son boîtier NEMA 1.

Dimensions :

• Hauteur : 319 mm

• Largeur : 226 mm

• Profondeur : 95 mm

La barre de mise à la terre doit être commandée séparément, selon les besoins de l’installation.

Documents et fiches techniques

Fiche technique
