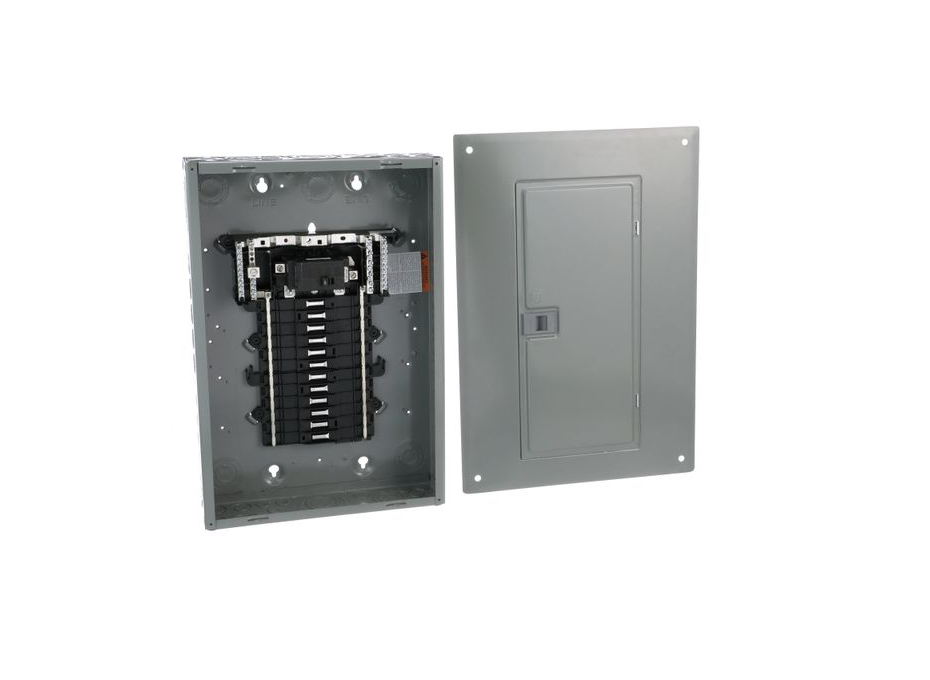

Panneau électrique QO 24 espaces 100A avec disjoncteur principal

Découvrez le panneau électrique QO 24 espaces 100A

Le panneau de distribution CQO124M100PC de la série QO sert à gérer et répartir l’alimentation électrique dans un bâtiment. Il comprend un disjoncteur principal de 100 A et offre 24 espaces pour disjoncteurs, ce qui permet d’alimenter plusieurs circuits dans une installation.

De plus, le système Plug-on Neutral (PoN) simplifie considérablement l’installation. Les disjoncteurs se connectent directement à la barre neutre, ce qui réduit le nombre de fils à manipuler. Par conséquent, l’électricien gagne du temps et le panneau reste mieux organisé.

En outre, les terminaisons supplémentaires facilitent le câblage à l’intérieur du panneau. Ainsi, l’installation demeure plus propre et plus facile à entretenir à long terme.

Enfin, son boîtier NEMA 1 est conçu pour les installations intérieures, ce qui en fait une solution fiable pour plusieurs types de projets électriques.

Ce qu’il faut savoir

• Accélérer l’installation grâce aux disjoncteurs Plug-on Neutral (PoN) qui se connectent directement au panneau

• Réduire le temps de câblage grâce au câblage direct

• Installer jusqu’à 24 espaces de disjoncteurs pour alimenter plusieurs circuits

• Permettre jusqu’à 44 circuits monopôles selon la configuration

• Simplifier l’organisation du câblage grâce à 50 % de terminaisons supplémentaires

• Protéger l’installation avec un disjoncteur principal de 100 A

• Alimenter les circuits avec une tension de 240 V CA monophasée

• Respecter les normes CSA, UL 67 et IEC pour assurer une installation conforme

Idéal pour

Ce panneau électrique convient particulièrement aux projets suivants :

• installations résidentielles

• rénovations électriques ou remplacement de panneau

• petits bâtiments commerciaux

• projets où l’on souhaite simplifier l’installation et le câblage

Ainsi, grâce à sa capacité et à son système PoN, il facilite le travail de l’électricien tout en offrant une distribution électrique fiable.

Installation et compatibilité

Ce panneau électrique fonctionne dans une installation monophasée 120/240 V. Il comprend un disjoncteur principal de 100 A et accepte les disjoncteurs de la série QO Plug-on Neutral.

De plus, le panneau inclut un couvercle combinaison encastré ou en surface, ce qui permet d’adapter l’installation selon la configuration du mur.

Le boîtier NEMA 1 convient aux installations intérieures dans des environnements secs.

Dimensions :

• Hauteur : 531 mm

• Largeur : 362 mm

• Profondeur : 95 mm

Enfin, ce panneau supporte un courant de court-circuit maximal de 22 kA, ce qui assure une protection adéquate pour les installations électriques standards.

Documents et fiches techniques

Fiche technique
