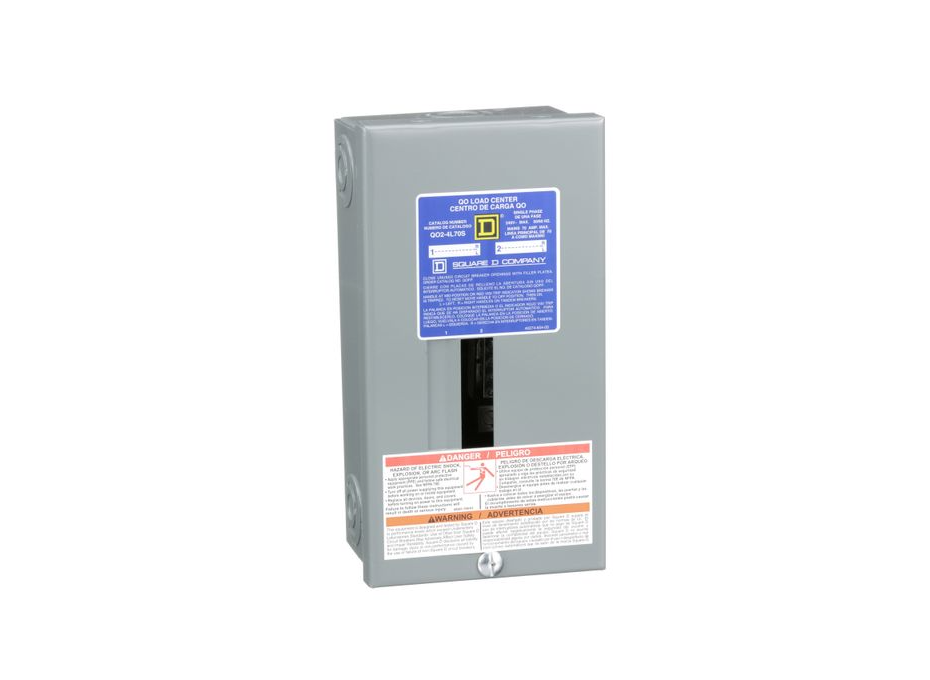

Panneau électrique Square D QO 70A 120/240V 2 circuits NEMA 1 – QO2L70S

Découvrez le panneau Square D QO2L70S

Le panneau Square D QO2L70S est un panneau électrique compact conçu pour la distribution d’énergie dans les installations résidentielles ou commerciales légères. Avec une capacité de 70 A et une tension nominale de 120/240 V en monophasé, il offre une solution simple et fiable pour alimenter de petits circuits ou des applications spécifiques.

Grâce à la technologie des disjoncteurs QO et au câblage direct, l’installation est plus rapide et plus efficace. De plus, la conception du panneau offre davantage d’espace pour les connexions, ce qui facilite le câblage et améliore l’organisation à l’intérieur du boîtier.

Ce qu’il faut savoir

• Permettre la distribution électrique dans les installations monophasées 120/240 V
• Offrir 2 espaces et jusqu’à 2 circuits pour l’installation de disjoncteurs
• Utiliser des cosses principales fixes avec une capacité de 70 A
• Faciliter l’installation grâce au câblage direct des disjoncteurs QO
• Permettre un câblage plus propre grâce à un espace de terminaison optimisé
• Utiliser un jeu de barres en aluminium étamé pour une bonne conductivité
• Offrir un boîtier en acier soudé robuste pour une durabilité accrue
• Respecter les normes UL 67, CSA et IEC

Idéal pour les petits panneaux électriques résidentiels ou circuits dédiés

Ce panneau est particulièrement adapté aux installations nécessitant un petit panneau de distribution. Il peut être utilisé pour des circuits dédiés, des applications résidentielles ou des installations commerciales légères où un nombre limité de circuits est requis.

Installation et compatibilité

Le modèle QO2L70S est conçu pour une installation intérieure avec un boîtier **NEMA 1**. Il fonctionne sur un réseau **monophasé 3 fils 120/240 V** et accepte un maximum de **2 circuits unipolaires**. Les connexions se font à l’aide de cosses principales et une barre de mise à la terre peut être ajoutée séparément selon les besoins de l’installation.

Documents et fiches techniques

Fiche technique

Informations complémentaires

Marque : Square D

Série : QO

Numéro de catalogue : QO2L70S

Type de produit : Centre de charge

Type : Cosses principales fixes

Courant nominal : 70 A

Tension nominale : 120/240 V CA

Phases : 1 phase, 3 fils

Nombre d’espaces : 2

Nombre maximal de circuits : 2

Disjoncteurs tandem : Non compatible

Courant de court-circuit maximal : 10 kA

Connexion : Cosses

Matériau du jeu de barres : Aluminium étamé

Matériau du boîtier : Tôle d’acier soudée

Type de couvercle : Revêtement de surface

Indice de protection : NEMA 1 (intérieur)

Hauteur : 233 mm

Largeur : 119 mm

Profondeur : 79 mm

Certification : cULus

Température de fonctionnement : -5 °C à 40 °C

Garantie : 18 mois
