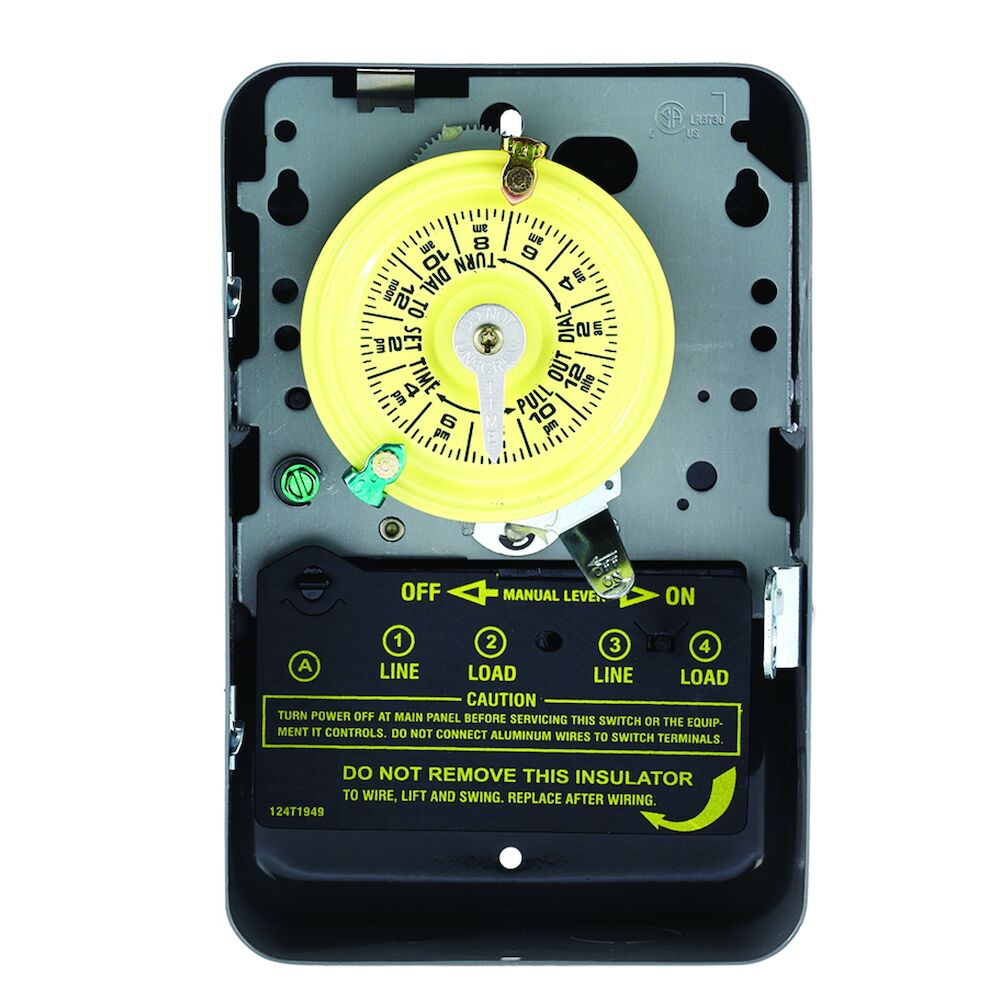

Minuterie mécanique 24 h 208-277 V bipolaire 40A – Intermatic T104

Découvrez la minuterie mécanique Intermatic T104

La minuterie mécanique Intermatic T104 fait partie de la série T100, reconnue pour sa fiabilité et sa durabilité. Conçue pour automatiser les opérations électriques, elle permet de programmer facilement les cycles MARCHE et ARRÊT sur une période de 24 heures.

Grâce à son mécanisme robuste, cette minuterie peut supporter des charges électriques importantes tout en offrant une programmation simple et précise. De plus, son interrupteur manuel permet de contrôler facilement l’équipement lorsque nécessaire.

Ce qu’il faut savoir

• Permettre la programmation automatique des cycles MARCHE/ARRÊT sur 24 heures
• Supporter des charges électriques jusqu’à 40 A par pôle
• Offrir jusqu’à 12 opérations MARCHE/ARRÊT par jour
• Inclure un déclencheur MARCHE et un déclencheur ARRÊT
• Utiliser un intervalle minimal de programmation d’une heure
• Intégrer un interrupteur manuel pour un contrôle rapide
• Être compatible avec la plupart des boîtiers Intermatic

Idéal pour la commande d’éclairage et d’équipements électriques

La minuterie T104 est largement utilisée pour automatiser l’éclairage intérieur et différents équipements électriques. Elle permet de programmer des horaires précis afin d’améliorer la gestion de l’énergie et d’assurer le fonctionnement des installations au moment souhaité.

Grâce à sa capacité de charge élevée, elle convient également aux applications commerciales et industrielles légères.

Installation et compatibilité

La minuterie fonctionne avec une alimentation **208 à 277 V CA, 60 Hz** et utilise un commutateur **bipolaire unidirectionnel**. Elle est conçue pour une installation intérieure dans un **boîtier métallique type 1**.

Le raccordement se fait à l’aide de bornes et accepte des conducteurs allant de **AWG 14 à AWG 8**. Le boîtier comprend également des pastilles défonçables de **½ po et ¾ po** pour faciliter l’installation.

Documents et fiches techniques

Fiche technique

Informations complémentaires

Marque : Intermatic

Modèle : T104

Type de produit : Minuterie mécanique

Programmation : 24 heures

Type de commutateur : Bipolaire unidirectionnel

Tension : 208-277 V CA, 60 Hz

Courant maximal : 40 A

Ballast électronique : 16 A (120-277 V)

Charge du circuit pilote : 1000 VA

Charge moteur : 2 HP à 120 V / 5 HP à 240 V

Nombre de circuits : 1

Intervalle minimal : 1 heure

Nombre maximal de cycles : 12 par jour

Type de boîtier : Métal type 1 intérieur

Couleur : Gris

Dimensions :

• Hauteur : 7.875 po
• Largeur : 5.125 po
• Profondeur : 3.4375 po
