Prise Midwest 50A 250V NEMA 3R 6-50R

Découvrez la prise Midwest 50A 250V NEMA 3R 6-50R

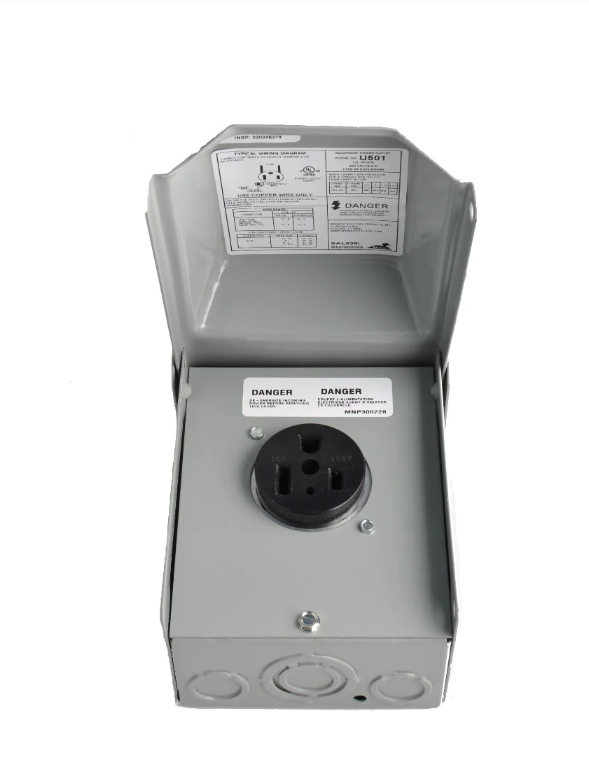

La prise MIDWEST U501 est une unité non mesurée de 50 ampères fonctionnant à 240 volts en monophasé. Elle est équipée d’une prise NEMA 6-50R et logée dans un boîtier NEMA 3R conçu pour résister aux intempéries.

Grâce à son format compact de 5 po de largeur par 7 po de hauteur, elle s’intègre facilement sur un mur en montage en surface. Sa capacité de court-circuit de 10 000 AIC répond aux exigences courantes pour une installation sécuritaire, lorsque protégée adéquatement en amont.

Ce qu’il faut savoir

• Alimenter un appareil 240 V à l’aide d’une prise NEMA 6-50R de 50 A

• Installer l’unité à l’extérieur grâce au boîtier NEMA 3R résistant aux intempéries

• Fixer la prise en montage en surface pour une installation simple et accessible

• Raccorder l’alimentation par le dessus (feed overhead) selon la configuration électrique

• Prévoir une protection de circuit en amont, puisqu’aucun disjoncteur n’est inclus

• Utiliser l’unité en monophasé (1 phase) à 240 V

• Profiter d’une provision pour hub facilitant le raccordement

Idéal pour

Cette prise est idéale pour alimenter un équipement fonctionnant en 240 V avec fiche NEMA 6-50R, dans un contexte résidentiel ou commercial léger.

Elle convient particulièrement aux installations extérieures nécessitant un boîtier conçu pour résister aux conditions climatiques.

Installation et compatibilité

La prise MIDWEST U501 est conçue pour un montage en surface. Elle ne comprend aucun disjoncteur installé et n’intègre pas de centre de charge (load center). De plus, elle ne permet pas le loop feed et n’est pas destinée à servir d’équipement d’entrée électrique principal.

L’alimentation s’effectue par le dessus. Il est donc essentiel de prévoir une protection appropriée au panneau électrique, puisque la protection de circuit n’est pas intégrée à l’unité.

Poids de l’unité : 5 lb.

Documents et fiches techniques

Fiche technique

Informations complémentaires

• Marque : Midwest

• Numéro de catalogue : U501

• Intensité : 50 A

• Tension : 240 V

• Configuration de prise : NEMA 6-50R

• Type de boîtier : NEMA 3R

• AIC : 10 000 A

• Phase : 1

• Montage : Surface

• Dimensions du boîtier : 5 po L x 7 po H

• Protection intégrée : Aucune

• Disjoncteur inclus : Aucun

• Centre de charge : Aucun

• Loop feed : Non

• Hub : Oui

• Poids : 5 lb
