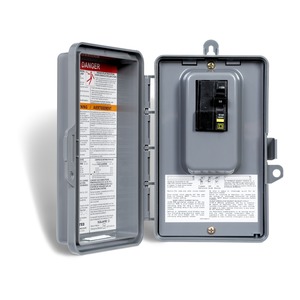

Kit de panneau de spa 60A 120/240V NEMA 3R QO

Découvrez le kit de panneau de spa 60A 120/240V NEMA 3R QO

Le kit de panneau de spa 60A de la gamme QO est spécialement conçu pour les installations de spa uniquement. Grâce à sa protection contre les défauts à la terre intégrée (GFI), il contribue à assurer une sécurité accrue dans les environnements humides.

Fonctionnant en 120/240 V CA monophasé, il agit comme disjoncteur principal dans un boîtier fermé. De plus, son boîtier non métallique de type NEMA 3R permet une installation extérieure résistante aux intempéries, tout en conservant un format compact et pratique.

Ce qu’il faut savoir

• Alimenter un spa résidentiel avec une capacité de 60 A

• Assurer une protection contre les défauts à la terre grâce au disjoncteur QO-GFI bipolaire

• Fonctionner en 120/240 V CA en monophasé

• Offrir un pouvoir d’interruption de 10 kA

• Installer à l’extérieur grâce au boîtier NEMA 3R

• Utiliser un boîtier non métallique avec fini émail gris cuit au four

• Effectuer un raccordement en configuration 3 fils avec connexion par cosses

• Bénéficier d’un produit certifié cULus

Idéal pour l’alimentation d’un spa résidentiel extérieur

Ce kit est recommandé pour les spas résidentiels nécessitant un circuit dédié de 60 A. Il permet d’installer un dispositif de coupure à proximité du spa, conformément aux exigences de sécurité pour les installations extérieures.

Ainsi, il contribue à réduire les risques électriques dans les zones exposées à l’humidité, tout en assurant une alimentation stable et sécuritaire.

Installation et compatibilité

Le panneau est conçu pour une installation en surface à l’extérieur (NEMA 3R).

Il est compatible avec un disjoncteur QO-GFI 2 pôles et fonctionne en configuration 3 fils. Le raccordement se fait par cosses, avec un couple de serrage du couvercle de 20 lb.in.

Dimensions :

• Hauteur : 223 mm

• Largeur : 166 mm

• Profondeur : 73 mm

Avant l’installation, il est important de valider les exigences électriques du spa et de respecter le Code électrique en vigueur.

Documents et fiches techniques

Fiche technique
Guide d’installation

Informations complémentaires

• Type de produit : Disjoncteur fermé

• Gamme : QO

• Type de centre de charge : Disjoncteur principal

• Intensité nominale : 60 A

• Tension : 120/240 V CA

• Nombre de phases : 1

• Pouvoir d’interruption : 10 kA

• Indice de protection : NEMA 3R (extérieur)

• Matériau du boîtier : Non métallique

• Fini : Émail gris cuit au four

• Certification : cULus
