Interrupteur sectionneur Hubbell 30A 600V NEMA 3R

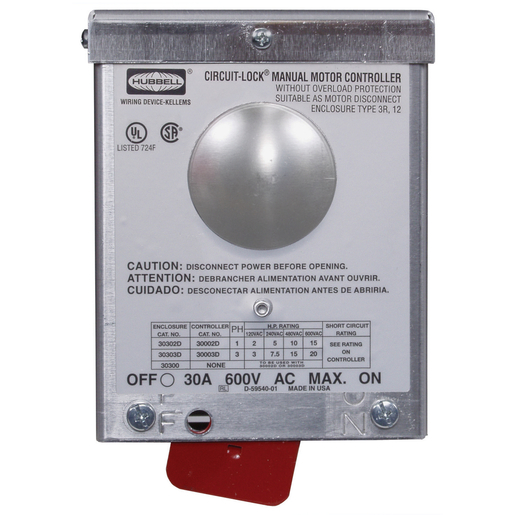

Découvrez l’interrupteur sectionneur Hubbell HBL13R89

Le sectionneur Hubbell HBL13R89 fait partie de la série Circuit-Lock® et est conçu pour offrir une coupure fiable de l’alimentation électrique. Ce modèle non fusible de 30 A fonctionne sur des circuits jusqu’à 600 V AC.

Son boîtier entièrement en aluminium assure une excellente résistance aux environnements industriels. De plus, le couvercle basculant protège le mécanisme tout en permettant un accès rapide au commutateur.

Grâce à sa conception compacte et à son montage en surface, il constitue une solution pratique pour les équipements extérieurs ou les installations nécessitant un point de coupure local.

Ce qu’il faut savoir

• Permettre l’isolation sécuritaire de l’alimentation électrique

• Supporter un courant nominal de 30 A jusqu’à 600 V AC

• Offrir un sectionneur tripolaire pour une coupure complète du circuit

• Assurer une utilisation extérieure grâce au boîtier NEMA 3R

• Résister aux environnements exigeants avec un boîtier entièrement en aluminium

• Faciliter l’installation avec câblage arrière et latéral

• Protéger le mécanisme grâce au couvercle basculant (flip-lid enclosure)

• Supporter jusqu’à 20 HP pour les charges inductives

Idéal pour l’isolation d’équipements industriels et extérieurs

Cet interrupteur sectionneur est particulièrement adapté :

• Aux équipements extérieurs nécessitant un point de coupure local

• Aux systèmes industriels ou commerciaux

• Aux équipements mécaniques et moteurs

• Aux installations nécessitant un sectionneur compact monté en surface

Il permet d’assurer une coupure sécuritaire de l’alimentation lors des opérations de maintenance ou d’entretien.

Installation et compatibilité

Le Hubbell HBL13R89 est conçu pour un montage mural avec fixation par vis. Les bornes à vis à pression assurent un raccordement solide et sécuritaire.

Caractéristiques principales :

• Marque : Hubbell Wiring Device-Kellems

• Numéro de catalogue : HBL13R89

• Type : Interrupteur sectionneur non fusible

• Série : Non-Fused

• Nombre de pôles : 3

• Courant nominal : 30 A

• Tension nominale : 600 V AC

• Puissance maximale : 20 HP

• Type de connexion : Vis de borne à pression

Dimensions :

• Longueur : 5.52 po

• Largeur : 4.4 po

• Hauteur : 3.3 po

• Poids : 1.55 lb

Conditions d’utilisation :

• Environnement : intérieur et extérieur

• Type de boîtier : NEMA 3R

• Température de fonctionnement : jusqu’à 75 °C

• Durée de vie mécanique : minimum 10 000 cycles

Documents et fiches techniques

Fiche tehcnique

Informations complémentaires

• Série : Circuit-Lock®

• Matériau du boîtier : Aluminium

• Capacité de charge : Inductive

• Matériel de montage : Vis

• Connectivité : Bornes à vis à pression

• Certification : Standard industriel
