Disconect 30 A 600 V 3 pôles NEMA 3R avec fenêtre – VH361RB

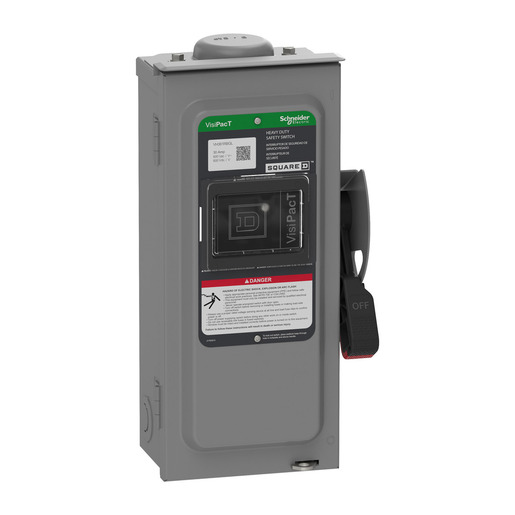

Découvrez l’interrupteur de sécurité VisiPacT VH361RB

L’interrupteur de sécurité VisiPacT VH361RB est conçu pour les installations électriques nécessitant une coupure fiable et robuste. Grâce à sa capacité de 30 A et sa tension nominale de 600 V c.a./c.c., il permet d’isoler efficacement les circuits électriques dans les environnements résidentiels, commerciaux ou industriels.

De plus, sa fenêtre d’affichage intégrée permet de confirmer visuellement l’état de l’interrupteur sans ouvrir la porte du boîtier. Son boîtier en acier galvanisé NEMA 3R protège les composantes internes contre les intempéries, ce qui le rend adapté aux installations extérieures.

Ce qu’il faut savoir

• Permettre la coupure sécuritaire d’un circuit jusqu’à 30 A
• Fonctionner sous une tension nominale de 600 V c.a. ou c.c.
• Utiliser un sectionneur fusible compatible avec fusibles H, K, J ou R
• Offrir une configuration tripolaire adaptée aux circuits triphasés
• Permettre la vérification visuelle de l’état du commutateur grâce à la fenêtre intégrée
• Assurer une protection extérieure grâce au boîtier en acier galvanisé NEMA 3R
• Utiliser un mécanisme de commande à action rapide pour une coupure fiable
• Supporter un courant de court-circuit jusqu’à 200 kA selon le type de fusible utilisé
• Permettre le raccordement de conducteurs cuivre ou aluminium selon les calibres compatibles

Idéal pour les applications électriques extérieures et industrielles

Cet interrupteur de sécurité robuste est particulièrement adapté aux installations nécessitant une coupure sécuritaire dans des environnements plus exigeants. Il convient notamment pour l’alimentation d’équipements industriels, de systèmes mécaniques ou de moteurs triphasés, tout en offrant une protection adaptée aux installations extérieures grâce à son boîtier NEMA 3R.

Installation et compatibilité

Le modèle VH361RB est conçu pour un montage en saillie et possède une configuration de câblage à trois fils. Il accepte des conducteurs en aluminium AWG 12 à AWG 6 et des conducteurs en cuivre AWG 14 à AWG 6.

Il est compatible avec différents types de fusibles, notamment H, K, J ou R, selon les besoins de protection du circuit. Un kit de neutre ou de mise à la terre peut également être installé sur le terrain lorsque requis pour certaines applications d’entrée de service.

Documents et fiches techniques

Fiche technique

Informations complémentaires

Numéro de catalogue : VH361RB

Type de produit : Interrupteur de sécurité fusible

Série : VisiPacT – usage robuste

Courant nominal : 30 A

Tension nominale : 600 V CA / CC

Nombre de pôles : 3

Type de sectionnement : Fusible

Type de fusible : H, K, J ou R

Courant de court-circuit : jusqu’à 200 kA selon fusible

Boîtier : NEMA 3R acier galvanisé

Montage : En saillie

Conducteurs compatibles : AWG 14 à AWG 6 cuivre / AWG 12 à AWG 6 aluminium

Hauteur : 377 mm

Largeur : 168 mm

Profondeur : 129 mm

Poids : 4 kg

Normes : UL98, CSA C22.2 No 4, NOM-003-SCFI-2000

Certification : UL (E2875)

Garantie : 18 mois
