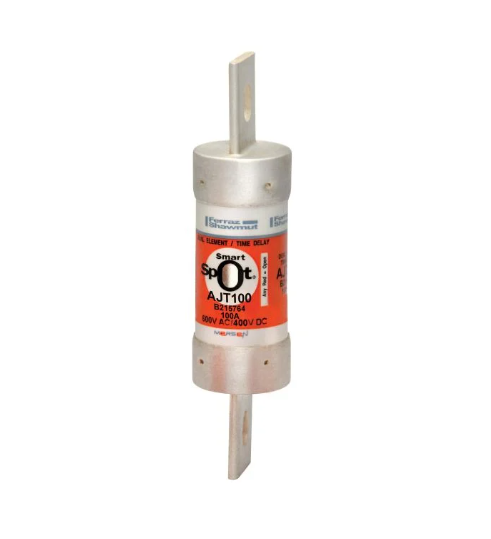

Fusible Classe J AJT100 600V temporisé 100A

Découvrez le fusible AJT100 Classe J temporisé

Le fusible AJT100 fait partie de la série AJT – Classe J – à action temporisée. Il est conçu pour protéger efficacement les circuits d’entrée, d’alimentation et de distribution contre les surintensités, tout en supportant les courants d’appel élevés.

Grâce à des matériaux de conception avancée, il assure une protection CEI Type 2 « sans dommage » pour différents types de charges. De plus, son encombrement est environ deux fois plus compact qu’un fusible de Classe RK à 600V AC, ce qui facilite son intégration dans les panneaux électriques.

Ce qu’il faut savoir

• Protéger les circuits jusqu’à 600V AC et 400V DC

• Supporter un courant nominal de 100 A

• Tolérer les courants d’appel élevés grâce à une action temporisée

• Offrir un pouvoir de coupure AC allant jusqu’à 200 kA

• Indiquer visuellement l’état du fusible grâce au système SmartSpot®

• Permettre un montage clipsé ou boulonné selon l’installation

• Assurer une connexion fiable avec des bornes en cuivre étamé de type couteau

• Optimiser l’espace dans le panneau grâce à un format compact (27 mm x 117,6 mm)

Idéal pour les moteurs et transformateurs industriels

Ce fusible temporisé est particulièrement adapté :

• Au démarrage de moteurs industriels

• Aux transformateurs soumis à des courants d’appel importants

• Aux circuits d’alimentation et de distribution basse tension

• Aux installations nécessitant une forte capacité de limitation de courant

Sa temporisation réduit les déclenchements inutiles lors des pointes de courant, tout en maintenant une protection rapide et efficace en cas de défaut majeur.

Installation et compatibilité

Le fusible AJT100 fonctionne en AC ou DC à une fréquence de 50/60 Hz. Il peut être installé en version clipsée ou boulonnée selon le porte-fusible utilisé.

Caractéristiques principales :

• Classe de fusible : Classe J

• Tension nominale AC (UL) : 600 V

• Tension nominale DC (UL) : 400 V

• Courant assigné : 100 A

• Pouvoir de coupure AC : 200 kA

• Type de connexion : Couteau

• Matériel terminal : Cuivre étamé

• Matériau du corps : GMG

• Diamètre : 27 mm

• Longueur : 117,6 mm

• Poids du produit : 0,1093 kg

Documents et fiches techniques

Fiche technique

Informations complémentaires

• Numéro d’article : AJT100

• Série : AJT – Classe J – Action temporisée

• Code EAN / UPC : 782001962487

• Groupe de produits : Fusibles UL/CSA basse tension

• Quantité par emballage : 5 unités

• Poids du pack : 0,5761 kg

• Dimensions du pack : 152,4 mm x 136,7 mm x 26,9 mm
