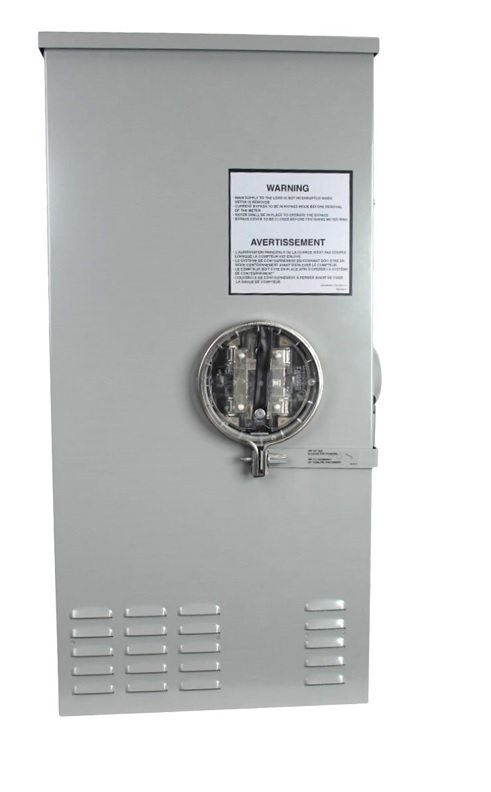

Embase 320A 120/240 V aérien/souterrain NEMA 3R Hydel

Découvrez l’embase 320A 120/240 V

Cette embase 320A 120/240 V répond directement aux exigences d’Hydro-Québec. De plus, elle respecte la classification NEMA 3R, ce qui permet une installation extérieure sécuritaire.

Elle accepte des conducteurs en cuivre ou en aluminium et elle est approuvée CSA selon la norme CSA C22.2 No 115-20. Ainsi, elle s’intègre facilement dans des projets résidentiels ou commerciaux où la conformité et la fiabilité sont essentielles.

Grâce à sa conception combinée, vous pouvez l’installer en configuration aérienne ou souterraine. Elle intègre également un mécanisme de bypass accessible uniquement aux personnes autorisées, ce qui renforce le contrôle et la sécurité sur le chantier.

Ce qu’il faut savoir

• Respecter les exigences d’Hydro-Québec pour les entrées de service

• Installer l’embase à l’extérieur grâce au boîtier NEMA 3R étanche

• Utiliser des conducteurs cuivre ou aluminium approuvés CSA

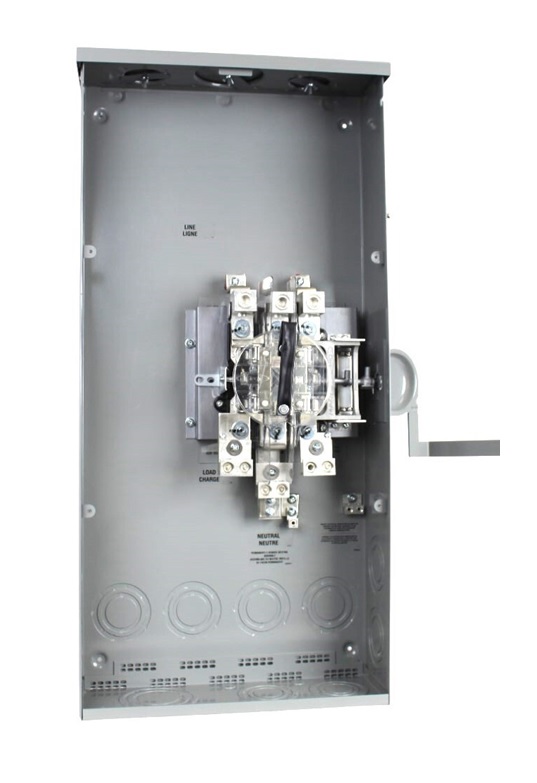

• Raccorder les cosses de ligne de 4 à 600 MCM ou deux conducteurs 250 MCM à 1/0

• Connecter les cosses de charge pour deux conducteurs de 350 MCM à 6

• Accéder au bypass avec une clé hexagonale standard 3/8 po, lorsque les couvercles sont fermés

• Convertir le neutre mis à la terre en neutre isolé en retirant la barrette de liaison sur place

• Profiter des barres de liaison 320A approuvées CSA incluses

• Faciliter l’installation grâce aux barrières internes et au guide de compteur intégré

• Bénéficier d’un écran Lexan qui protège et guide le compteur

• Assurer l’étanchéité avec un anneau de scellement en acier inoxydable robuste

Idéal pour

Cette embase convient parfaitement aux entrées de service résidentielles et commerciales qui exigent une capacité de 320 A. Par exemple, elle s’adapte aux bâtiments nécessitant une alimentation importante et conforme aux normes locales.

De plus, elle représente un choix stratégique lorsque le projet prévoit une alimentation aérienne ou souterraine, puisqu’elle permet les deux configurations sans modification majeure.

Installation et compatibilité

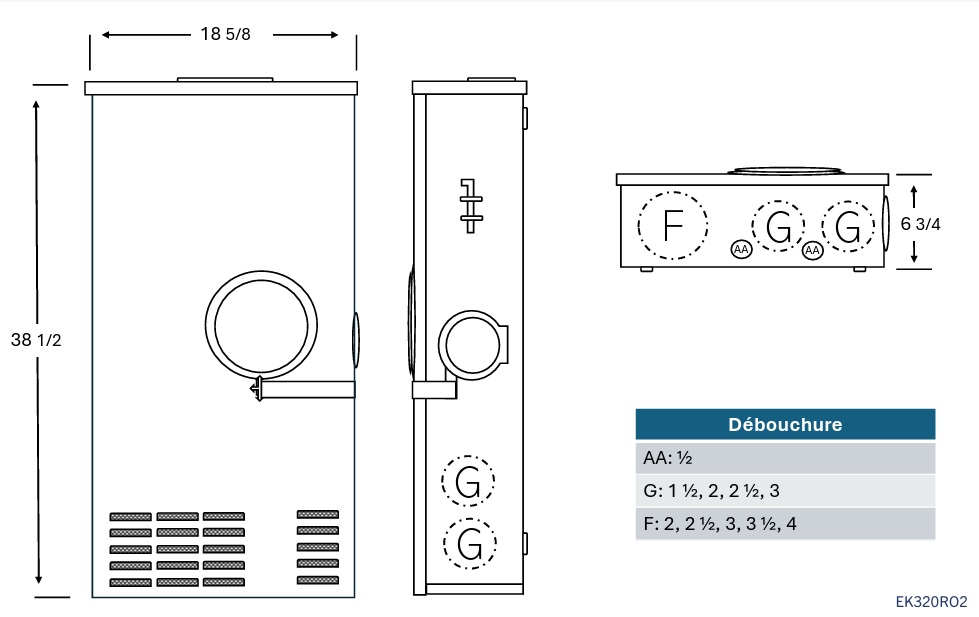

Vous pouvez installer cette embase en configuration aérienne ou souterraine selon les besoins du chantier. Elle offre plusieurs ouvertures défonçables (2 po, 2-1/2 po, 3 po, 3-1/2 po et 4 po) réparties à trois emplacements, ce qui facilite l’entrée des conduits.

Ses dimensions compactes (38 1/2 po H x 18 5/8 po L x 6 3/4 po P) permettent une intégration efficace sur le mur extérieur. Ainsi, vous optimisez l’espace tout en respectant les dégagements requis.

Enfin, vous devez réaliser l’installation conformément au Code électrique en vigueur et aux exigences du fournisseur d’électricité local.

Documents et fiches techniques

Fiche technique

Informations complémentaires

• Intensité nominale : 320 A

• Tension : 120/240 V monophasé

• Type : Base de compteur autonome avec bypass

• Installation : Aérien / souterrain

• Boîtier : NEMA 3R, gris ANSI 61

• Conducteurs compatibles : Cuivre ou aluminium

• Norme : CSA C22.2 No 115-20
