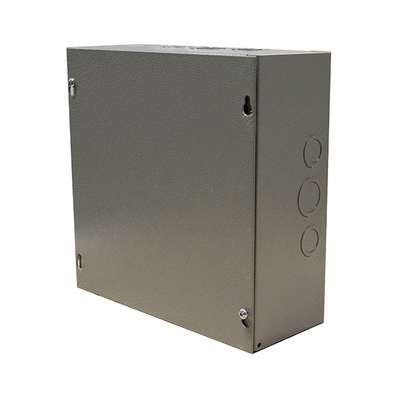

Boîtier de jonction 10″ x 10″ x 4″ avec couvercle vissé

Découvrez le boîtier de jonction 10″ x 10″ x 4″

Le boîtier de jonction 10 pouces x 10 pouces x 4 pouces est utilisé comme boîte de jonction ou boîte de tirage dans les installations électriques. Il permet de protéger les connexions de fils tout en facilitant l’accès lors de l’entretien ou des modifications du circuit.

Fabriqué en acier de haute qualité (16 GA ou 14 GA selon le modèle), ce boîtier offre une excellente résistance et une grande durabilité. De plus, sa finition en peinture poudre gris ASA 61 appliquée électrostatiquement protège efficacement la surface contre la corrosion et l’usure.

Les débouchures concentriques présentes sur les quatre côtés facilitent l’entrée des conduits selon la configuration du projet. Ainsi, l’installation demeure flexible et adaptée à plusieurs types d’applications.

Ce qu’il faut savoir

• Utiliser le boîtier comme boîte de jonction ou boîte de tirage

• Protéger les connexions électriques grâce à un couvercle fixé par vis

• Offrir une grande robustesse grâce à une construction en acier de haute qualité

• Faciliter l’installation grâce aux débouchures concentriques sur les quatre côtés

• Simplifier le montage grâce aux trous de fixation intégrés à l’arrière du boîtier

• Assurer la mise à la terre grâce aux vis de liaison (bonding screws)

• Offrir une finition durable avec une peinture poudre gris ANSI/ASA 61

• Assurer une installation conforme grâce à la certification CSA et norme NEMA 1

Idéal pour les installations électriques résidentielles, commerciales et industrielles

Ce boîtier est particulièrement adapté pour protéger les jonctions de fils ou pour faciliter le passage et le tirage des conducteurs dans les installations électriques.

Par exemple, il peut être utilisé dans les bâtiments commerciaux, les installations industrielles, les ateliers ou les projets électriques nécessitant un espace de jonction plus important.

Grâce à son format de 10 x 10 pouces, il offre un volume suffisant pour accueillir plusieurs connexions ou conduits.

Installation et compatibilité

Le boîtier est conçu pour une installation en surface. Des trous de montage sont prévus à l’arrière afin de simplifier la fixation sur un mur ou une structure.

Le couvercle est maintenu par des vis, ce qui permet d’accéder facilement aux connexions lors de l’entretien ou des modifications du circuit.

Les débouchures concentriques permettent l’installation de différents conduits selon les besoins du projet. De plus, certaines versions sont également disponibles sans débouchures.

Documents et fiches techniques

Fiche technique

Informations complémentaires

• Type de produit : boîtier de jonction

• Dimensions : 10 pouces x 10 pouces x 4 pouces

• Type de couvercle : couvercle vissé

• Matériau : acier

• Épaisseur : acier 16 GA ou 14 GA

• Finition : peinture poudre gris ANSI / ASA 61

• Type d’installation : montage en surface

• Débouchures : concentriques sur les quatre côtés

• Norme : NEMA / EEMAC 1

• Indice de protection : IP30

• Certification : CSA
