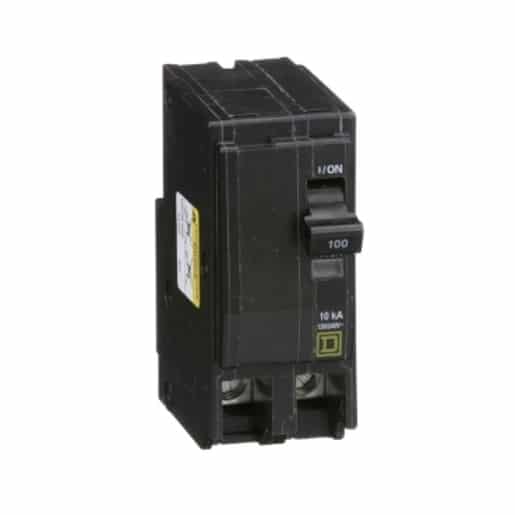

Découvrez le disjoncteur Square D QO2100

Le disjoncteur Square D QO2100 est un disjoncteur bipolaire de 100 ampères conçu pour protéger les circuits électriques résidentiels de 240 volts.

Grâce à son format enfichable et à sa largeur standard de 1 pouce par pôle, il s’intègre facilement dans un panneau électrique compatible Square D de type QO.

Son mécanisme de déclenchement magnétique thermique assure une protection efficace contre les surcharges et les courts-circuits. Ainsi, il contribue à sécuriser l’installation électrique tout en maintenant une performance stable.

Sa capacité d’interruption de 10 kA répond également aux exigences courantes de la distribution électrique résidentielle.

Ce qu’il faut savoir

Protéger un circuit de 240 VAC avec un courant nominal de 100 A

Assurer une coupure sécuritaire grâce à une capacité d’interruption de 10 kA

Installer rapidement le disjoncteur grâce au raccordement enfichable

Bénéficier d’un déclenchement magnétique thermique fiable

Utiliser un format compact 2 pôles compatible panneau QO

Raccorder des conducteurs cuivre 2/0–3/0 AWG ou aluminium 2/0–3/0 AWG

Respecter la norme UL 489 pour une installation conforme

Idéal pour la distribution électrique résidentielle

Le disjoncteur Square D QO2100 est particulièrement adapté aux circuits de 240 V utilisés dans les installations résidentielles.

Il convient notamment aux sous-panneaux, équipements spécialisés, thermopompes ou autres installations nécessitant une intensité élevée.

Que ce soit pour un remplacement ou une nouvelle installation, ce disjoncteur constitue une solution fiable pour les panneaux électriques compatibles.

Installation et compatibilité

Le modèle QO est conçu pour être branché directement dans un panneau Square D compatible.

Avant l’installation, il est recommandé de vérifier la compatibilité du panneau ainsi que le calibre des conducteurs utilisés afin d’assurer une installation sécuritaire et conforme.

Documents et fiches techniques

Catalogue du manufacturier Square D

Informations complémentaires

Marque : Square D

Type : QO

Nombre de pôles : 2

Ampérage nominal : 100 A

Tension nominale : 240 VAC

Fréquence : 60 Hz

Capacité d’interruption : 10 kA

Type de déclenchement : magnétique thermique

Raccordement : enfichable

Conducteurs : 2/0–3/0 AWG (CU) / 2/0–3/0 AWG (AL)

Norme : UL 489

Application : distribution électrique

Dimensions : 3 po L × 2 po l × 3 po H

Emballage

1 – Unité

6 – Boîte

24 – Caisse

1440 – Palette
