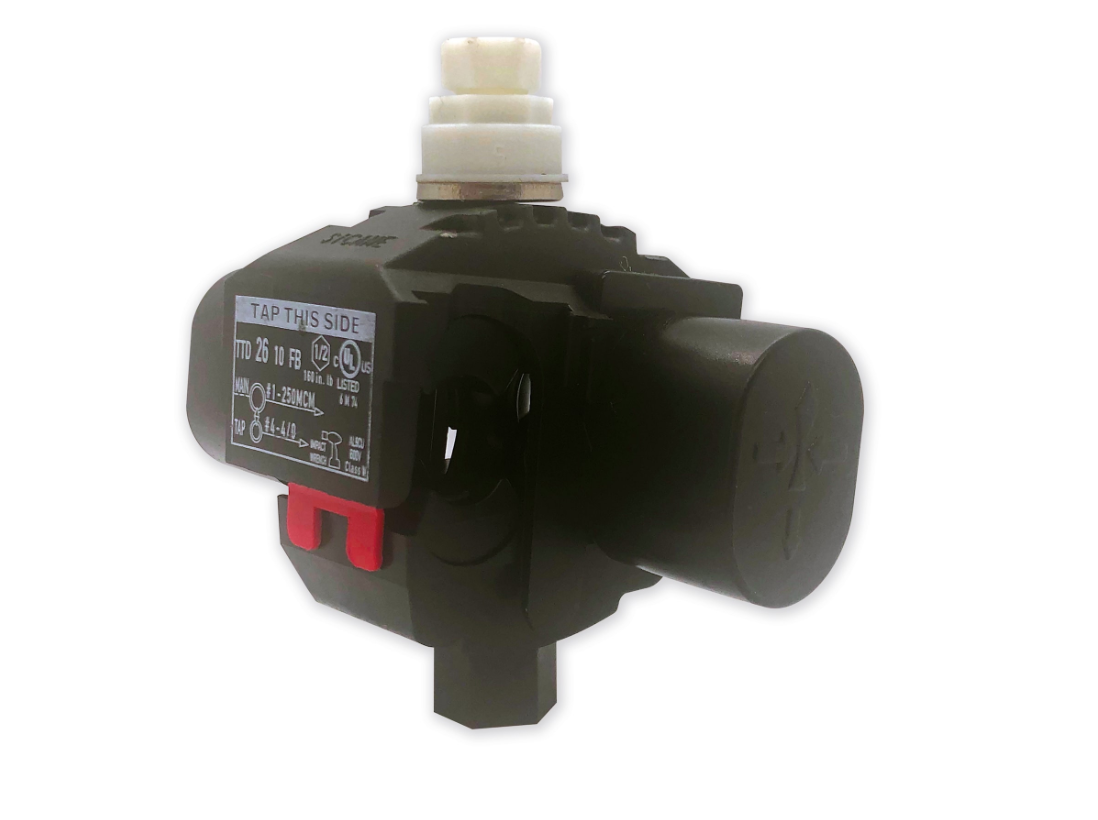

Connecteur d’isolant HTAP 1-250 4-4/0

Découvrez le connecteur d’isolant HTAP 1-250

Ce connecteur d’isolant basse tension est conçu pour simplifier les travaux de raccordement électrique. Grâce à sa structure isolante à haute résistance mécanique et climatique, il offre une solution durable et sécuritaire, même dans des conditions extérieures exigeantes.

Ce qu’il faut savoir

• Permet d’effectuer des connexions sans dénuder les conducteurs

• Assure une installation rapide directement sur le câble

• Offre une étanchéité complète contre l’eau

• Protège les utilisateurs grâce à une isolation totale des parties sous tension

• Résiste aux rayons UV pour une utilisation extérieure durable

• Utilise une vis à tête fusible pour garantir un serrage adéquat

• Assure une connexion fiable avec conducteurs en cuivre ou aluminium (cuivre étamé)

• Permet l’installation sans interrompre la ligne principale

Idéal pour

Ce connecteur est idéal pour les dérivations de ligne, les épissures en ligne ou en parallèle ainsi que les fins de ligne. Il convient aux installations basse tension résidentielles, commerciales et industrielles.

Installation et compatibilité

Compatible avec des conducteurs principaux de 1 AWG à 250 kcmil et des conducteurs de dérivation de 4 AWG à 4/0 AWG, ce connecteur s’adapte à plusieurs configurations. Il est conçu pour supporter une intensité allant jusqu’à 405 A (cuivre) et 315 A (aluminium). Son système de serrage à tête fusible assure un couple précis (160 lb-po) pour une installation fiable.

Documents et fiches techniques

Fiche technique

Informations complémentaires

• Type : Connecteur d’isolant (IPC)

• Application : Basse tension

• Conducteur principal : 1 AWG à 250 kcmil

• Conducteur de dérivation : 4 AWG à 4/0 AWG

• Intensité max cuivre : 405 A

• Intensité max aluminium : 315 A

• Nombre de boulons : 1

• Couple de serrage : 160 lb-po

• Embout de serrage : 1/2″

• Matériau : Cuivre étamé

• Étanchéité : Oui

• Résistance UV : Oui
