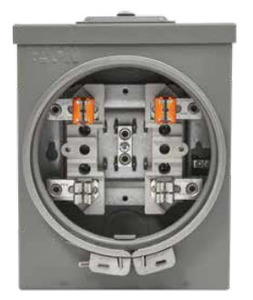

Socket de compteur 100 A S1-N type 3R pour entrée aérienne

Découvrez le socket de compteur 100 A S1-N

Le socket de compteur S1-N 100 ampères est conçu pour accueillir les compteurs électriques dans les installations résidentielles ou commerciales légères. Grâce à sa configuration robuste et à son boîtier de type 3R, il peut être installé à l’extérieur tout en offrant une protection efficace contre les conditions climatiques.

De plus, ce modèle est prévu pour les installations avec alimentation aérienne (overhead). Il comprend une ouverture pour hub avec plaque de fermeture, ce qui permet d’adapter facilement l’installation selon les besoins du projet.

Par ailleurs, ses connecteurs de type tunnel facilitent le raccordement des conducteurs, assurant ainsi une installation sécuritaire et conforme aux normes.

Ce qu’il faut savoir

• Accueillir un compteur électrique de 100 ampères pour installations résidentielles ou commerciales légères.

• Permettre une alimentation aérienne (overhead) pour les entrées électriques.

• Offrir une protection extérieure de type 3R contre les intempéries.

• Faciliter le raccordement des conducteurs cuivre grâce à des connecteurs de type tunnel.

• Accepter des conducteurs cuivre de calibre #6 à 1/0.

• Proposer une configuration standard à 4 mâchoires, avec option de 5e mâchoire.

• Permettre l’ajout d’un neutre isolé grâce à un kit installable sur le terrain.

• Inclure une ouverture de hub avec plaque de fermeture pour plus de flexibilité d’installation.

Idéal pour les installations électriques résidentielles

Le socket de compteur S1-N est particulièrement adapté aux installations électriques résidentielles nécessitant un compteur de 100 A avec alimentation aérienne.

Il peut être utilisé pour les maisons unifamiliales, les petits bâtiments résidentiels ou certaines installations commerciales légères.

Ainsi, il constitue une solution fiable pour l’installation du compteur dans un système d’entrée électrique extérieur.

Installation et compatibilité

Ce socket de compteur est conçu pour les installations avec entrée de service aérienne. Il accepte des conducteurs en cuivre seulement, avec des calibres allant de #6 à 1/0 Cu.

La configuration standard comprend 4 mâchoires (4 jaw), avec la possibilité d’ajouter une 5e mâchoire pour un montage à 6 heures ou 9 heures, selon les exigences de l’installation.

De plus, un kit de neutre isolé installable sur le terrain est disponible lorsque l’application nécessite cette configuration.

Une ouverture de hub avec plaque de fermeture est incluse, sauf indication contraire, afin de faciliter l’ajout d’un hub lorsque nécessaire.

Documents et fiches techniques

Catalogue

Informations complémentaires

• Code produit : S1-N

• Courant nominal : 100 A

• Type d’installation : entrée aérienne (overhead)

• Type de boîtier : NEMA 3R – usage extérieur

• Configuration : 4 mâchoires (5e mâchoire optionnelle)

• Conducteurs compatibles : cuivre seulement

• Calibre des conducteurs : #6 à 1/0 Cu

• Connecteurs : type tunnel (ligne et charge)

• Ouverture de hub : simple avec plaque de fermeture incluse

Dimensions

• Hauteur : 9 1/8 po

• Largeur : 7 1/2 po

• Profondeur : 3 5/8 po
