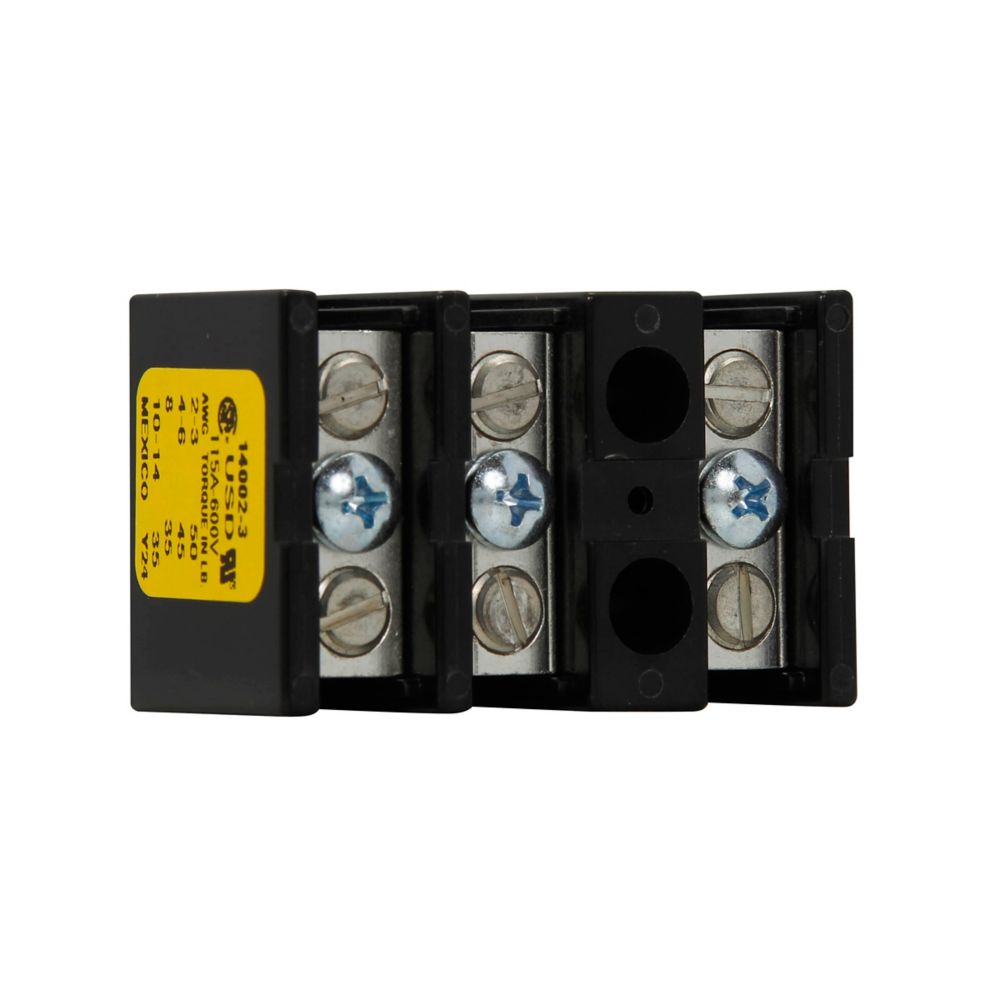

Bornier Bussmann 115 A 3 pôles 600 V

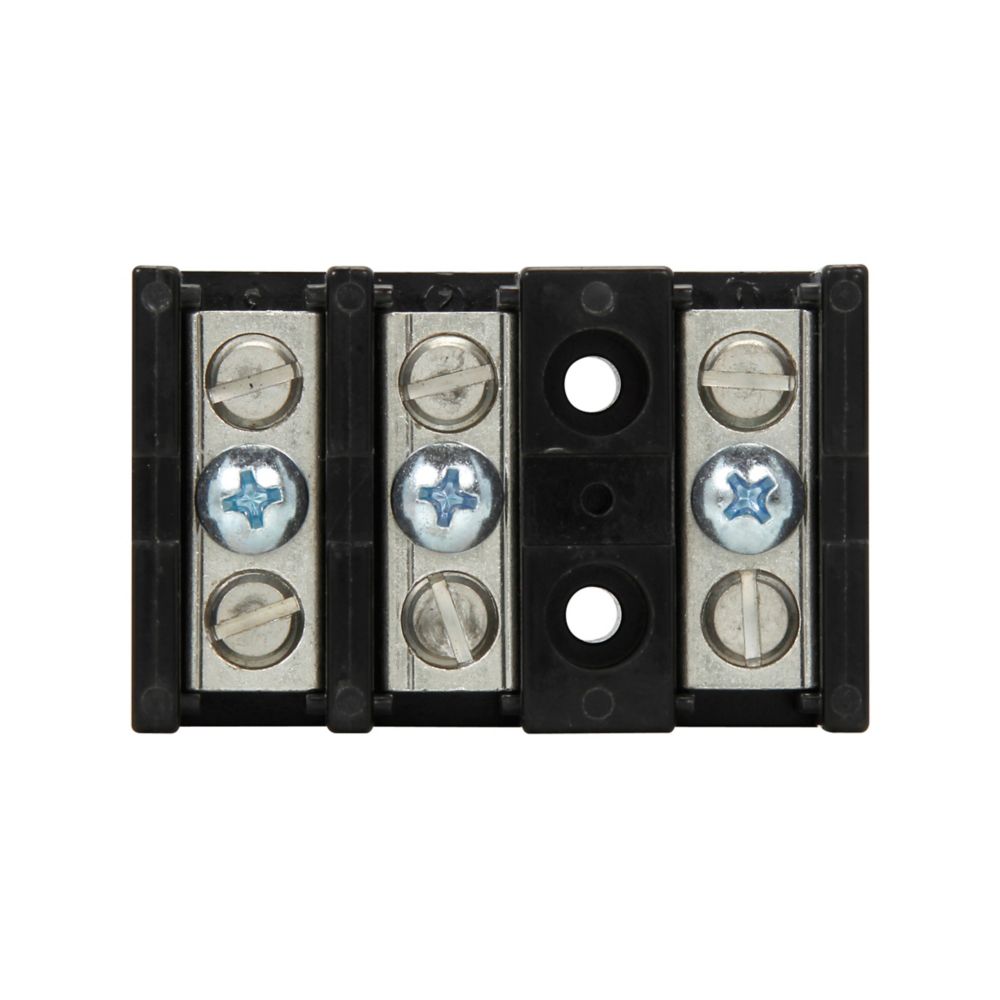

Découvrez le bornier Bussmann 14002-3

Le bornier d’alimentation Bussmann 14002-3 est conçu pour les applications de distribution électrique qui demandent un raccordement sécuritaire, stable et facile à intégrer sur panneau. Avec sa configuration tripolaire, sa tension nominale de 600 V c.a./c.c. et son ampérage de 115 A, il répond bien aux besoins des installations où plusieurs conducteurs doivent être raccordés de façon claire et durable.

Ce qu’il faut savoir

• Permettre un raccordement de puissance jusqu’à 115 A dans des applications de 600 V c.a. ou c.c.
• Offrir une configuration tripolaire pratique pour organiser les connexions sur panneau
• Accepter des conducteurs en cuivre ou en aluminium selon les calibres compatibles
• Assurer une installation robuste grâce à une conception prévue pour le montage sur panneau
• Répondre aux besoins de protection avec un SCCR de 10 kAIC par défaut, avec possibilité d’atteindre jusqu’à 200 kA selon les dispositifs de protection en amont testés
• Faciliter l’intégration dans différents montages grâce à un format compact
• Utiliser des connecteurs évalués à 75 °C pour convenir à des environnements électriques standards
• Respecter les exigences de conformité RoHS

Idéal pour la distribution de puissance sur panneau

Ce bornier est particulièrement adapté aux panneaux électriques, aux coffrets de distribution et aux assemblages de commande qui nécessitent un point de raccordement de puissance fiable. Il convient bien lorsque l’on souhaite regrouper et distribuer des conducteurs de façon ordonnée, tout en conservant une bonne lisibilité de l’installation.

Installation et compatibilité

Le modèle 14002-3 est conçu pour un montage sur panneau et offre une configuration à 3 pôles. Il accepte des conducteurs cuivre ou aluminium selon les calibres suivants : 2 à 3 AWG, 4 à 6 AWG, 8 AWG et 10 à 14 AWG cuivre. Le serrage doit être effectué selon les couples recommandés afin d’assurer un raccordement adéquat et durable. De plus, ses dimensions compactes permettent une intégration plus simple dans les panneaux où l’espace est limité.

Documents et fiches techniques

Fiche technique

Informations complémentaires

Marque : Eaton Bussmann

Numéro de catalogue : 14002-3

Type de produit : Bornier de puissance

Ampérage nominal : 115 A

Tension nominale : 600 V c.a., 600 V c.c.

Nombre de pôles : 3

SCCR : 10 kAIC par défaut, jusqu’à 200 kA selon la protection en amont

Montage : Sur panneau

Conducteurs compatibles : Cuivre / aluminium selon calibres compatibles

Température des connecteurs : 75 °C

Inflammabilité : UL 94 HB

Longueur / profondeur : 1,49 po

Hauteur : 1,25 po

Largeur : 2,38 po

Poids : 0,2 lb

Conformité : RoHS

Reconnaissance : UL 1953 Recognized, Guide XCFR2, File E62622
